PLRFM 箔式水冷谐振电容器
产品型号:PLRFM
更新时间:2020-05-04 10:43:46
点击次数:97 次
更新时间:2020-05-04 10:43:46
点击次数:97 次
PDF文档下载
点击下载:PLRFM 箔式水冷谐振电容器
——————————————————————————————————————
PLRFM-水冷箔式高频大电流谐振电容器
额定电压:1000-3000Vac
额定电流: 100-1000A
工作频率:50-5KHz
额定电容量:10-500uF

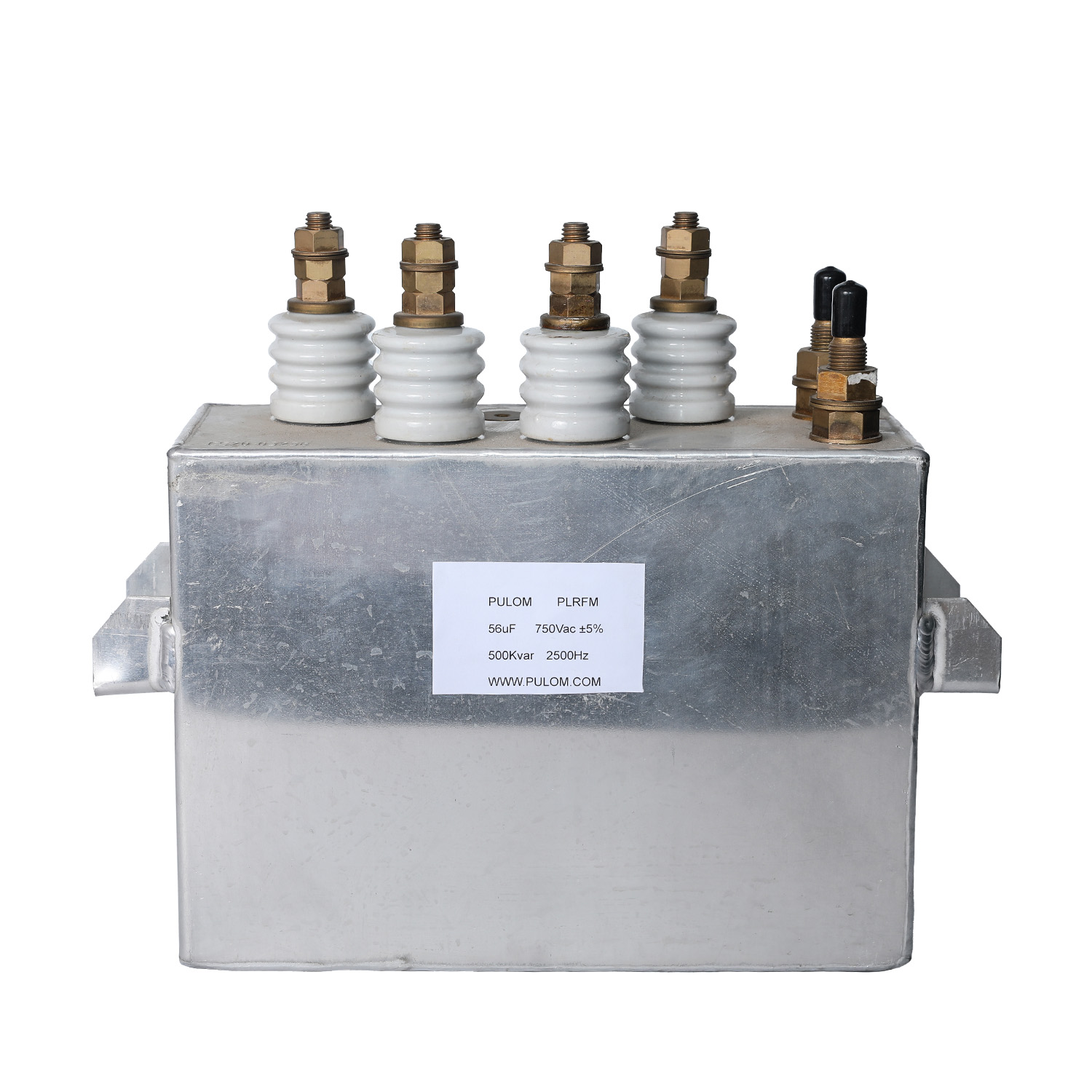

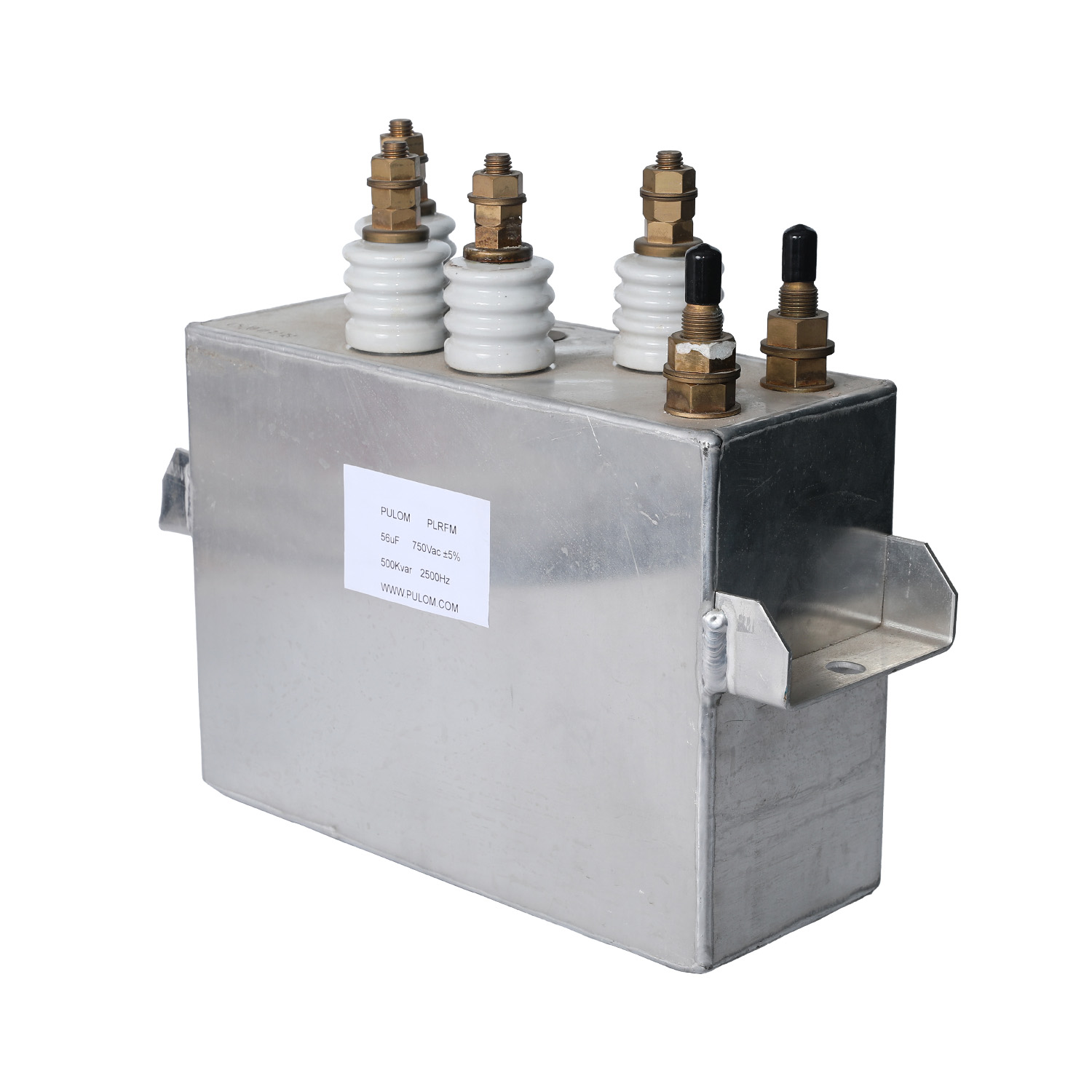

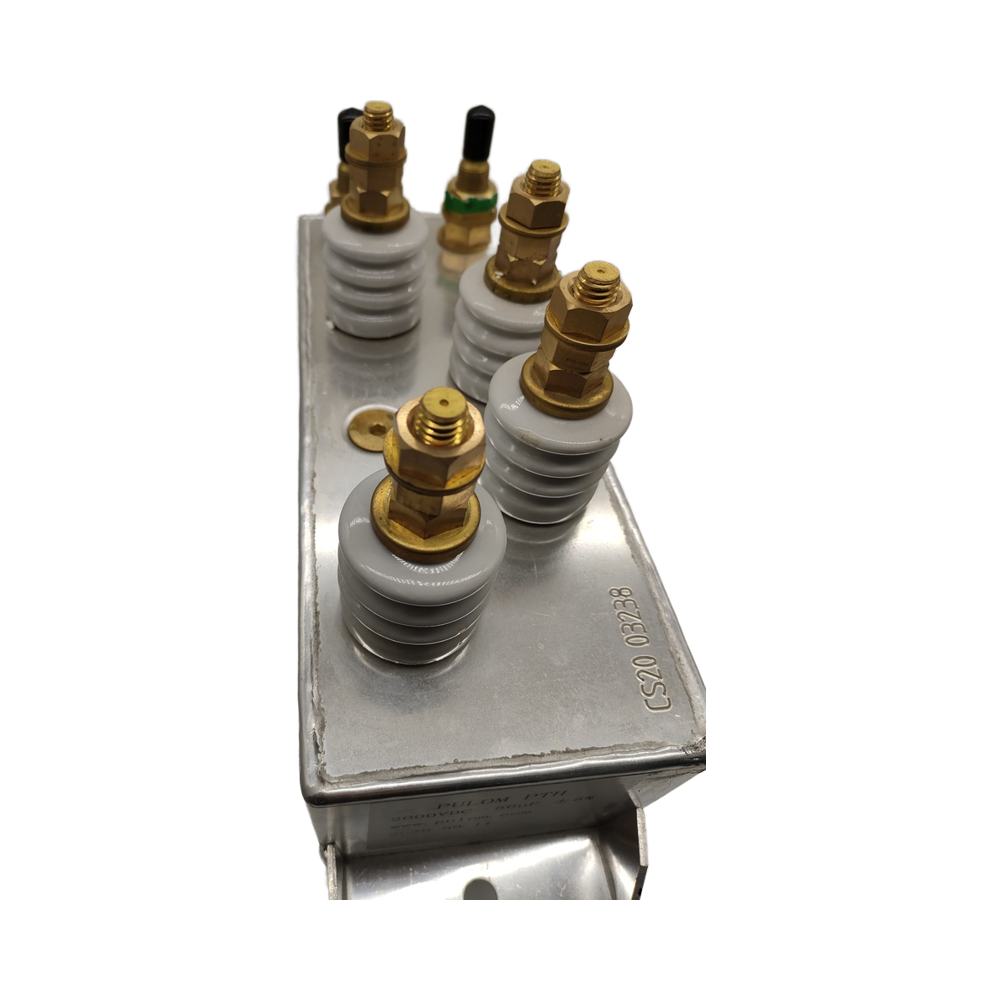

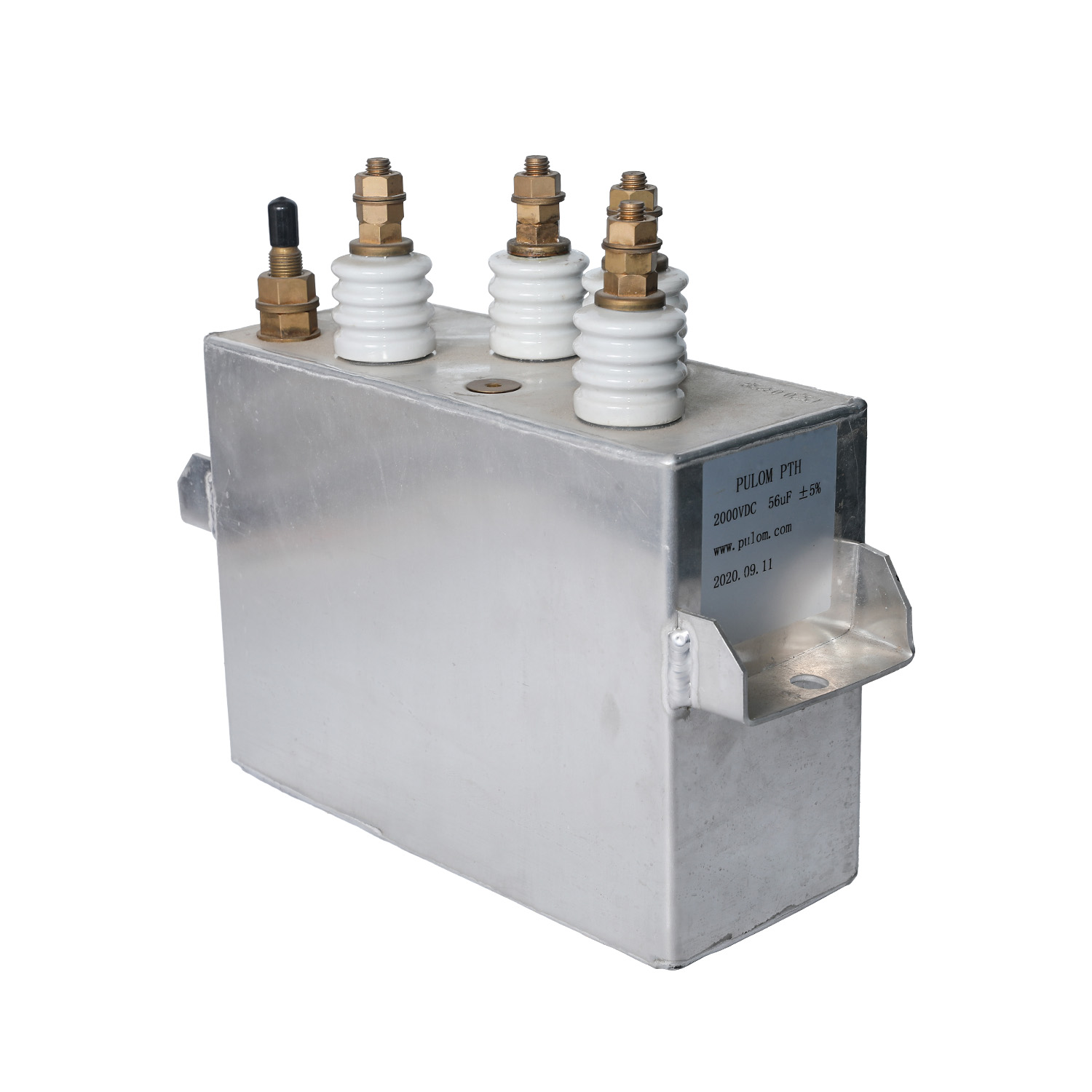

电热电容器以粗化聚丙烯薄膜及高性能液体(不含PCB)作复合介质,高纯铝箔作极板,瓷套铜螺杆及冷却水管作引出端子,铝合金板作外壳,内配水冷管。外形多为长方体箱式结构。
电热电容器主要用于额定电压不大于4.8KV,频率100KHZ级以下的可控或可调的交流电压系统中,专门用来改善感应加热、熔化、搅拌或铸造装置,以及类似应用场合的功率因素。产品性能符合GB/T3984-2004“感应加热装置用电力容器”标准要求。
使用在海拔高度不超过1000M,户内安装。
安装场所无剧烈机械振动,无有害气体及蒸汽,无导电性尘埃。
冷却水进水温不超过30摄氏度,对于1000KVAR以下的电容器水流量不低于4L/MIN,1000KVAR及以上的不低于6L/MIN。
电容器周围空气温度不超过 50摄氏度。
长期过电压(24小时中不超过4小时)不超过1.1UN,长期过电流(包括谐波电流)不超过1.3LN。
电容器使用条件:
1.海拔不超过2000m,环境空气温度—25℃~50℃,户内使用。
2.安装场所无剧烈机械振动,无有害气体及蒸汽,无导电性尘埃。
3..连续运行电压1.0Un,最大允许电压1.1Un。
4.稳态过电流(包括谐波电流)不超过1.3In。
5.通电时的剩余电压不超过额定电压的10%。
6.冷却水进水温不超过30℃,电容器冷却水管中的水流量不低于6L/min。
